Verlegafstand en groepslengte

Verlegafstand en groepslengte

Voor de juiste warmteafgifte van het vloerverwarmingssysteem zijn (naast de warmteverlies-berekening, flow, leidinglengte en -diameter) verlegafstanden en groepslengtes van belang.

Als de eindgebruiker nu nog een hoog temperatuur systeem heeft, is het verstandig om de vloerverwarmingsinstallatie zo te maken, dat deze ook in de toekomst bij een laag temperatuursysteem goed zal functioneren.

Het aantal liters benodigd bij een traditioneel hoog temperatuursysteem verschilt van het aantal liters benodigd bij een laag temperatuursysteem. Zorg daarom voor de juiste verlegafstand en maximale groepslengte.

1. Traditioneel hoog temperatuursysteem

Een traditionele HR CV ketel is, in combinatie met radiatoren, vaak ingesteld op een watertemperatuur van 80 °C. In dit systeem worden normaliter meng-injectie verdelers met circulatiepomp toegepast. Hierbij wordt het vloerretourwater opnieuw in de vloer gepompt en bijgemengd met hoog temperatuur aanvoerwater. Bij een dergelijk hoge aanvoertemperatuur worden de vloerverwarmingsbuizen veelal met een onderlinge afstand van 15 cm verlegd.

2. Laag temperatuursystemen

Voor een goed werkende vloerverwarmingsinstallatie, nu en in de toekomst, is het belangrijk om de juiste verdeler te selecteren. Daarnaast adviseren wij de vloerverwarmingsbuizen op een onderlinge afstand van 10 cm te verleggen en een maximale groepslengte van 90 meter aan te houden. Hierdoor circuleren er voldoende liters water door de vloer, dat minder afkoelt dan in het geval van langere groepslengtes.

Let op: omdat het vermogen bij een verlegafstand van 10 cm te hoog kan zijn bij een hoog temperatuursysteem, zullen in dat geval de groepen eventueel terug geregeld moeten worden om zodoende de vloerafgifte te bewaken.

3. Selecteer de juiste groepslengte

Wij adviseren de lengte van de vloerverwarmingsbuis in de vloer te beperken tot maximaal*:

Vloerverwarmings- buis	Traditioneel systeem (hoog temperatuur) Verdeler met geïntegreerde pomp	Systeem v/d toekomst (laag temperatuur) Verdeler zonder pomp
10×2 mm	Ca. 60 meter	–
12×2 mm	Ca. 60 meter	–
14×2 mm	Ca. 90 meter	–
16×2 mm	Ca. 100 meter	Ca. 90 meter
18×2 mm	Ca. 100 meter	Ca. 90 meter
20×2 mm	Ca. 115 meter*	Ca. 115 meter*

* Bij industriële vloeren kunnen de groepslengtes afwijken. Bovenstaande adviezen dienen uitsluitend als richtlijn.

NB: Bij een laag temperatuursysteem adviseren wij een buisdiameter van minimaal 16×2 mm.

Extra tip! Bij toepassing van meerdere groepen is het verstandig deze onderling zoveel mogelijk op gelijke lengtes te verleggen. Bij sterk wisselende lengtes per groep (meer dan 10 meter) adviseren wij gebruik te maken van flowmeters, zodat gemakkelijk ingeregeld kan worden.

Groepen in verschillende lengtes geen probleem:

EGO: de elektrothermische stelmotor

Hebt u een vloerverwarming waarbij u koudere plekken in de vloer constateert? Dan zal de EGO stelmotor mogelijk een goede oplossing voor u zijn!
Zijn de groepen van uw vloerverwarming verschillend in lengte waardoor temepratuurverschillen ontstaan? Dan is de EGO de oplossing!
Wilt u een gelijkmatig verdeelde temperatuur over de gehele vloer: Ook dan is de EGO de oplossing
Gebruikt u al een zoneregeling en ontstaan er toch temperatuurverschillen? Dan is de EGO een perfecte oplossing!

De EGO is een nieuwe ontwikkeling op het gebied van vloerverwarming en voorkomt temepratuurverschillen in uw vloer. Inregelen is totaal overbodig bij toepassing van de EGO: te gebruiken bij elke regeling voor vloerverwarming! Kan toegepast worden op bestaande en nieuwe installaties.

Energiebesparen en comfortverhogend

De EGO is een intelligente autonome elektrothermische regelaar 230 V voor de automatische en vraaggestuurde hydraulische balancering van de verwarming / koeling verwarmings- / koelcircuits van een verdeelblok in paneelverwarmings- / koelsystemen.

De variabele snelheidsaandrijving voor perfecte hydraulische uitbalancering.

Bij een vloerverwarming met meerdere groepen kan het uitbalanceren van de juiste temperatuur per groep nog wel eens problemen opleveren. Daardoor kan het voorkomen dat de ene groep warmer wordt dan de andere. Hiervoor bieden we nu een oplossing!

Met deze nieuwe EGO stelmotor kunnen de verschillende groepen van de vloerverwarming op de verdeler nauwkeurig geregeld worden op basis van de aanvoer- en retourtemperatuur. De EGO stelmotor is voor verwarming- en koelingstoepassingen. De variabele stelmotor is de perfecte hydraulische uitbalancering van uw vloerverwarmingssysteem.

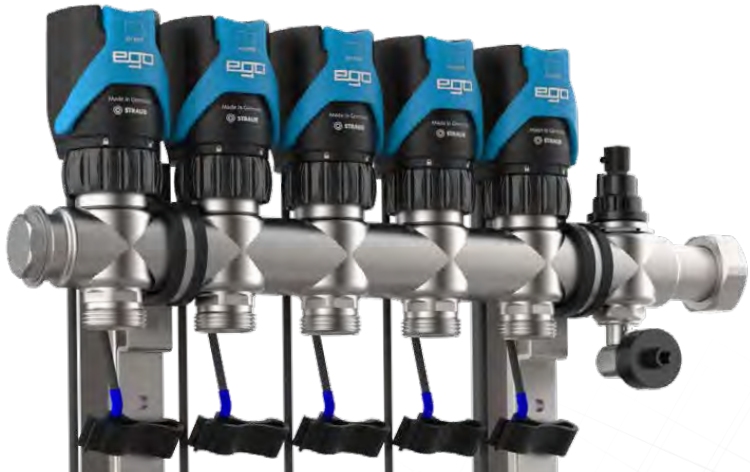

Deze EGO stelmotor wordt op alle groepen van een verdeler voor vloerverwarming gemonteerd. De bijgeleverde sensoren van deze EGO stelmotor worden op de aanvoer- en retourleidingen van het betreffende verwarmingscircuit geklikt.

**De EGO wortdt op iedere groep van de vloerverwarmingsverdeler geplaatst**

De EGO stelmotor ontvangt het signaal van de ruimtetemperatuurregelaar. De EGO-stemotor berekent, afhankelijk van het gebruiksgedrag en de systeemomgeving, de gewenste temperatuurspreiding en kan elke klepstand innemen en vasthouden.

Na het opnieuw inschakelen gaat de regelaandrijving naar de laatste positie en regelt van daaruit dynamisch verder. Een ingebouwde LED geeft de bedrijfsstatus en statusmeldingen weer door het veranderen van kleuren of knipperende codes. Na een bepaald aantal schakelcycli wordt de klep kort volledig geopend om eventuele vuildeeltjes uit het stroomgebied te verwijderen.

Eigenschappen

• Voor vloerverwarmingsverdeler met M30 x 1,5
• Werkt volautomatisch en intelligent
• Regelt permanent en naar behoefte
• Geen instellingen en opstarten nodig
• Geen extra componenten zoals router, gateway, centrale verwerkingseenheid of app-besturing vereist
• Sensoren en EGO reeds ingebouwd in de besturingsaandrijving
• EGO detecteert automatisch gebruiksgedrag en systeemomgeving
• Geen tijdrovende berekeningen meer voor hydraulische balancering
• ELKE verdeler is ALTIJD hydraulisch, ongeacht het merk aangepast
• Werkt met standaard kamertemperatuurregelaars of zoneregelingssystemen
• Geen vervanging van watervoerende onderdelen nodig

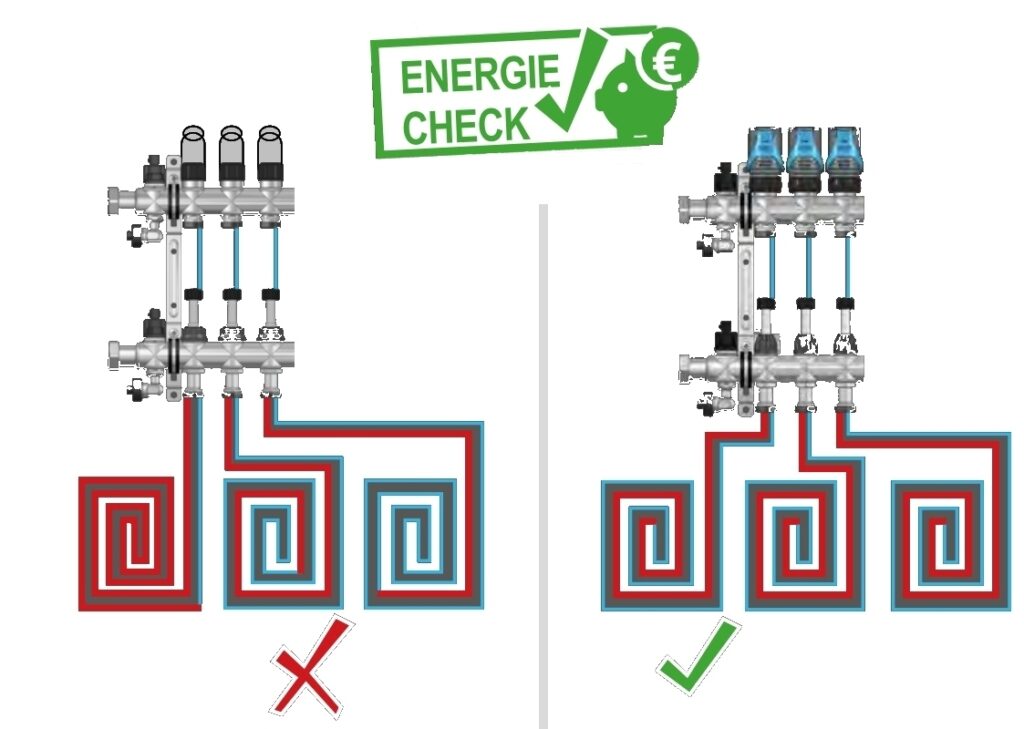

Een vergelijking van een installatie met en zonder EGO stelmotoren

Nadelen:

ongelijkmatige warmteverdeling
hoog energieverbruik
weinig comfort

Voordelen:

handmatige afstelling is niet langer nodig
optimale temperatuur in plaats van maximale stroom
energiebesparing
gelijkmatige warmteverdeling
optimale ruimte- en kamertemperaturen

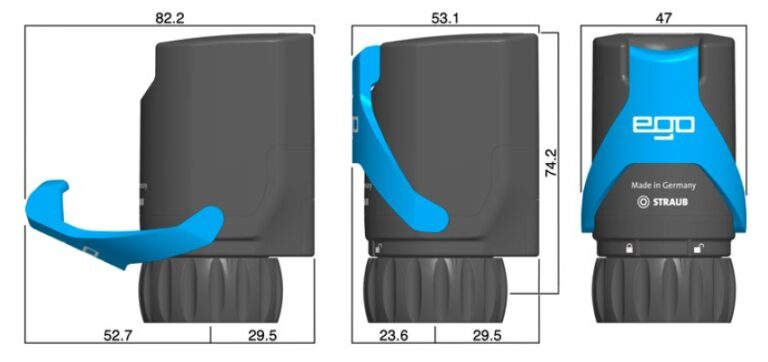

Technische specificaties:

• Schroefdraadaansluiting M30 x 1,5
• Bedrijfsspanning 230 V
• Normaal gesloten (NC)
• Sensorkabel voor buisbuitendiameter 12-20 mm
• EGO en sensoren (reeds ingebouwd in de besturingsaandrijving )

• Inklapbare hendel voor handmatige opening
• Elke installatie positie in elke positie

Gesloten zonder stroom en met scharnierende hendel voor ontlast vastschroeven of voor het zonder stroom handmatig openen van de thermostaatkraan. Met
geïntegreerde aanvoertemperatuurbegrenzer.
Voor montage op verdeelleidingen met ten minste 50 mm afstand tussen verwarmings- en koelcircuit en voor thermostatische afsluiterinzetten M30 x 1,5 (alle merken met sluitmaat 11,8 mm).

Temperatuursensoren geschikt voor oppervlakteverwarmingsbuizen van kunststof, metaal of combinaties daarvan, met een buitendiameter van van 12 tot 20 mm.
Een tweepunts-ruimtetemperatuurregelaar is vereist om de EGO te laten functioneren. Elektronisch geregelde verwarmings- / koelcircuitpompen zijn,
zoals gebruikelijk bij alle oppervlakteverwarmingssystemen, in de Δp-c constante druk bedrijfsmodus. werkingsmodus.

EGO principe

EGO zorgt voor de volledig automatische hydraulische uitbalancering.
De AI- en sensortechnologie die hiervoor nodig is, is reeds ingebouwd in de modulerende actuator. EGO heeft verder geen extra componenten zoals een router nodig,
gateway, centrale verwerkingseenheid, app controle. EGO behoeft geen inbedrijfstelling
EGO vervangt alle conventionele actuators

Voordelen van het product

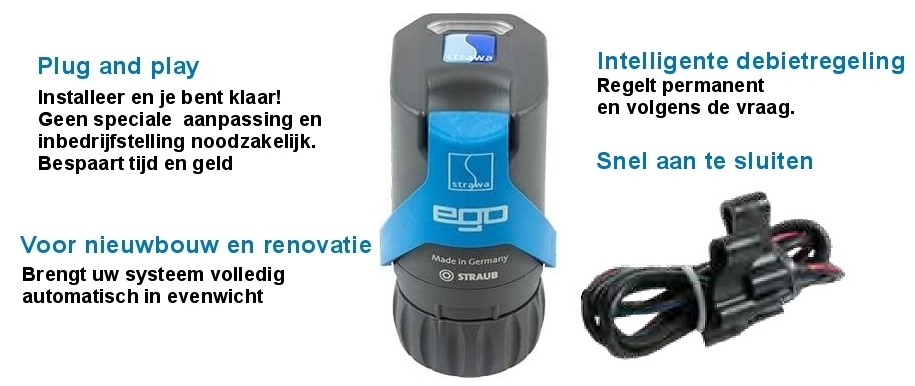

PRODUCTVOORDELEN

Hydraulisch uitbalanceren van de laatste generatie
De EGO herkent het gedrag van de gebruiker en de systeemomgeving
en regelt permanent en volgens de vraag.
Volautomatische aanpassing in onbekende verwarmingscircuits
Geen tijdrovende berekeningen meer voor renovatie of terugwerkende kracht
voor het daaropvolgende hydraulisch in evenwicht brengen van de distributiesystemen.
Technisch perfect
EGO neemt de verantwoordelijkheid voor een correcte hydraulische uitbalancering.
balanceren. Preciezer, sneller en betrouwbaarder dan ooit tevoren.
Superieure energie-efficiëntie
In de pomp, de aandrijving en het totale systeem.
Laagste drukverlies en uiterst vuilafstotend.
Geschikt voor kleppen van alle bekende fabrikanten

Nog even in ’t kort

Geschikt voor verwarming en koeling, EGO herkent verwarmings- of koelmodus
Hydraulisch uitbalanceren van de nieuwste generatie: de EGO herkent gebruikersgedrag en systeemomgeving en regelt permanent en volgens de vraag
Volledig automatische aanpassing in onbekende verwarmings-/koelingscircuits: geen tijdrovende berekeningen meer bij renovatie of latere hydraulische balancering van distributiesystemen
Technisch perfect: EGO neemt de verantwoordelijkheid voor de correcte hydraulische uitbalancering op zich – preciezer, sneller en betrouwbaarder dan conventionele systemen. Nauwkeuriger, sneller en betrouwbaarder dan ooit tevoren
Superieure energie-efficiëntie in pomp, aandrijving en totale systeem
Laagste drukverlies en uiterst vuilafstotend
Geschikt voor kleppen van alle bekende fabrikanten

Wijze van functioneren

Montage met wartelmoer voor schroeven op in de handel verkrijgbare thermostatische afsluiterinzetstukken (M30 x 1,5)

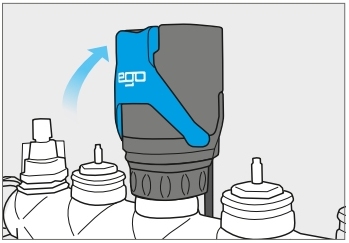

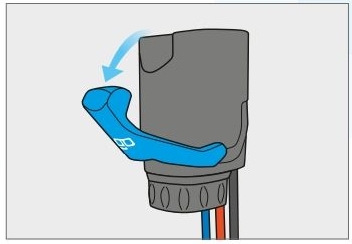

Inklapbare hendel voor handmatige opening of om de klep te ontlasten voor montage
Registreert de aanvoer- en retourtemperatuur van een verwarmings-/koelingscircuit
De door de EGO berekende spreiding van de streeftemperatuur is variabel en afhankelijk van het gedrag van de gebruiker en de omgeving van de installatie.
gedrag van de gebruiker en de systeemomgeving
Is in staat elke klepstand tussen “open” en “gesloten” in te nemen en te handhaven.
Bij herinschakeling gaat de EGO naar zijn laatste positie en regelt van daaruit dynamisch meer
De LED kan verschillende bedrijfstoestanden aangeven door van kleur te veranderen en/of codes te knipperen en uitvoer statusberichten
Na een bepaald aantal schakelcycli wordt de thermostatische klep kortstondig volledig geopend om het stroomgebied te ontdoen van vuildeeltjes.
